Doom
Пиротехник*

Пирорепутация: +41/-0
Оффлайн Оффлайн

Сообщений: 731
« Ответ #100 : 09 Март 2013, 17:45:10 »

Эх,что ж вы всё с этими мылами-народами...них%я с них не качает! Залей плиз на какой-нибудь нормальный обменник,    rghost.net  хотя бы
destroid

Пирорепутация: +0/-1
Оффлайн Оффлайн

Сообщений: 8
« Ответ #101 : 09 Март 2013, 18:48:43 »

Эх,что ж вы всё с этими мылами-народами...них%я с них не качает! Залей плиз на какой-нибудь нормальный обменник,    rghost.net  хотя бы

Схема - http://yes73.ru/download/download.php?file=3f6675205b9569f5446908af0de36fff


Печатная карта схемы размером 2Х2 см-  http://yes73.ru/download/download.php?file=413d814ce1c71be035d10300aa8b9ce8
Doom
Пиротехник*

Пирорепутация: +41/-0
Оффлайн Оффлайн

Сообщений: 731
« Ответ #102 : 09 Март 2013, 19:10:06 »

цена вопроса?
destroid

Пирорепутация: +0/-1
Оффлайн Оффлайн

Сообщений: 8
« Ответ #103 : 09 Март 2013, 19:26:39 »

цена вопроса?

Все зависит от того, что хотите. Самая дорогая модель радио пуска.
Работает на УКВ по шифрованой  волне. Расстояние в свету 4 км. В городском режиме 1 км. Можно одновременно завести 10 детонаторов . Имеет систему защиты. Теперь не надо бояться вешать детонатор, вся система запитывается с пульта. Цена на радиодетали в районе 5000 руб. Когда себе делал вышло все на 4600- 4700.
casa
Moderator

Пирорепутация: +44/-3
Оффлайн Оффлайн

Сообщений: 1087
« Ответ #104 : 15 Апрель 2013, 22:42:03 »

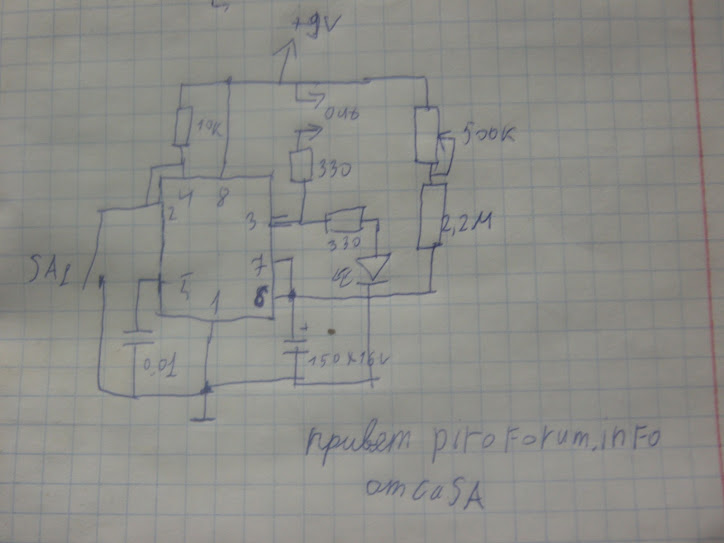

 :write:  что то как то так.
10 минутный таймер.
при замыкании ключа загорается светодиод и идет отсчет. по истечении времени подается сигнал на out (резик в 330 можно убрать к хуям собачим). время регулируется переменником 500к.
если кого заинтересовало, за спасибо могу нарисовать еще и печатку. Микра ne555
« Последнее редактирование: 16 Апрель 2013, 00:04:11 от ФхФ »
Darknew
Специалист

Пирорепутация: +7/-0
Оффлайн Оффлайн

Сообщений: 675
« Ответ #105 : 16 Апрель 2013, 07:26:49 »

:write:  что то как то так.
10 минутный таймер.
при замыкании ключа загорается светодиод и идет отсчет. по истечении времени подается сигнал на out (резик в 330 можно убрать к ***м собачим). время регулируется переменником 500к.
если кого заинтересовало, за спасибо могу нарисовать еще и печатку. Микра ne555

10 минутный а регулировка линейная ? тоесть 50к минута ? тогда туда лучше галетник на 10 положений по 50к резюки на него получится шаг в минуту, хотя у переменника тоже можно шкалу нарисовать
Vlad666

Пирорепутация: +0/-0
Оффлайн Оффлайн

Сообщений: 7
« Ответ #106 : 13 Май 2013, 01:27:39 »

Вот таймер просто и без трудных схем -старая добрая схема ---видео----    http://gfile.ru/arYR  http://gfile.ru/arYR
« Последнее редактирование: 13 Май 2013, 01:34:41 от Vlad666 »
Vlad666

Пирорепутация: +0/-0
Оффлайн Оффлайн

Сообщений: 7
« Ответ #107 : 14 Май 2013, 11:58:44 »

Кстати это не значит что таймер одноразовый-вы можете от таймера провести провод 4-6 метров-спокойно поставить таймер на минуту две отойти и потом после испытания забрать его-вы же подходите к месту испытаний потом всё равно.Я кстати не рискую  :focus: и всё равно делаю фитиль а лампочку от таймера приделываю к фитилю-для страховки и чтоб при необходимиости была возможность просто поджечь фитиль.
Vlad666

Пирорепутация: +0/-0
Оффлайн Оффлайн

Сообщений: 7
« Ответ #108 : 31 Май 2013, 11:21:09 »

Немного не в тему -но есть ещё беспроводной звонок :fly: -прикольная тема-я на новый год салюты запускал из окна дома-при идеальных условиях те с верхнего этажа бьёт на 170-180 метров.правда то ли там схему пробивает то-ли что.Ну те после инициализации с лампокой его начинает глючить как-то то работает то нет.А так испытывал на дальность с целой лампочкой можно сколько хочешь.там даже никаких транзисторов не надо присоединил лампочку и всё...
Алхимик
Специалист

Пирорепутация: +92/-0
Оффлайн Оффлайн

Сообщений: 1165
« Ответ #109 : 31 Май 2013, 17:43:47 »

Насчёт песпроводного званка это да тема хорошая главное всё просто усилитель на сигнал сделал на одном транзисторе спаял батарею ампер на 3-5 и можно по проводам ещё питать электродетон - ну это если расстояние нужно увеличить эксперементатора от девайса :bomb:
ФЕНИКС

Пирорепутация: +4/-1
Оффлайн Оффлайн

Сообщений: 357
« Ответ #110 : 01 Июнь 2013, 02:46:26 »

Насчёт песпроводного званка это да тема хорошая главное всё просто усилитель на сигнал сделал на одном транзисторе спаял батарею ампер на 3-5
это как? можно подробней, что за усилитель чего паял? что то я совсем неврубился
Алхимик
Специалист

Пирорепутация: +92/-0
Оффлайн Оффлайн

Сообщений: 1165
« Ответ #111 : 02 Июнь 2013, 17:01:06 »

Вот радиозвонок радиус действия 50 метров

Разобрал корпус добрался до схемы

Нашёл выход сигнала на динамик и взяв транзистор и запитал через коллектор и базу батерейку на 9 вольт в качестве усилителя сигнала

ТРАНЗИСТОР КТ 819
« Последнее редактирование: 02 Июнь 2013, 17:02:54 от Алхимик »
Sanitar

Пирорепутация: +0/-0
Оффлайн Оффлайн

Сообщений: 35
« Ответ #112 : 18 Июнь 2013, 09:26:47 »

мож реле к нему присобачить ,если лампочку тянет  стабильно ? попробуем . и еще момент. самые дешевые звонки   не "закодированы " ,т .е по идее хоть и дают дальность 150м могут сработать от таких же звонков поблизости . реальный пример из города (частный сектор) когда звонок пиликал из-за чьего-то другого. так что пкупайте чуток подороже -дальность там до 100 м ,зато не сработает от рядом находящихся подобных устройств
Алхимик
Специалист

Пирорепутация: +92/-0
Оффлайн Оффлайн

Сообщений: 1165
« Ответ #113 : 18 Июнь 2013, 21:04:35 »

мож реле к нему присобачить ,если лампочку тянет  стабильно ? попробуем . и еще момент. самые дешевые звонки   не "закодированы " ,т .е по идее хоть и дают дальность 150м могут сработать от таких же звонков поблизости . реальный пример из города (частный сектор) когда звонок пиликал из-за чьего-то другого. так что пкупайте чуток подороже -дальность там до 100 м ,зато не сработает от рядом находящихся подобных устройств
Не думаю что кто-то будет испытывать свои девайсы в черте города или частном секторе,насчёт реле запросто потянет если увеличить ёмкость батареи а там по проводам передать разряд на детон
Sanitar

Пирорепутация: +0/-0
Оффлайн Оффлайн

Сообщений: 35
« Ответ #114 : 18 Июнь 2013, 21:36:07 »

емкость батареи питания звонка ?
Sanitar

Пирорепутация: +0/-0
Оффлайн Оффлайн

Сообщений: 35
« Ответ #115 : 18 Июнь 2013, 21:38:40 »

и еще :на этой частоте насколько я знаю   пашет ХЗ сколько радиоуправлямых приборов ,в т.ч промышленных так что если брать звонок - только с кодом
ФЕНИКС

Пирорепутация: +4/-1
Оффлайн Оффлайн

Сообщений: 357
« Ответ #116 : 19 Июнь 2013, 01:52:41 »

и еще :на этой частоте насколько я знаю   пашет ХЗ сколько радиоуправлямых приборов ,в т.ч промышленных так что если брать звонок - только с кодом
это не поможет, проверено лично, брал звонок с кодом (дальность 150 метров, цена порядка 50 грн)  так он дважды у меня сам запиликал, точнее не сам а когда какой то хрен из соседнего подъезда, сигналку на своей колымаге врубал.
Vlad666

Пирорепутация: +0/-0
Оффлайн Оффлайн

Сообщений: 7
« Ответ #117 : 21 Июнь 2013, 12:34:53 »

надо переключатель ставить на один провод идущий к лампочке-чтоб когда не надо не звонил..когда надо включить
Def
Специалист

Пирорепутация: +1/-0
Оффлайн Оффлайн

Сообщений: 22
« Ответ #118 : 13 Декабрь 2013, 12:26:02 »

Очень не советую использовать радиозвонок, огромная вероятность срабатывания совсем не тогда когда нужно. Для профессиональных ДУ используются мало того что шифрованные каналы, так еще и приемо-передатчики на совмещенных частотах, когда одна команда передается по нескольким каналам.
Странно что никто не вспомнил про механический таймер от стиральной машины, от 1 до 15 минут, батареек для самих часов не надо, нужен только дополнительный тумблер и батарейка, подключил, взвел таймер, включил тумблер и готово.
гекодел
Пиротехник*

Пирорепутация: +10/-0
Оффлайн Оффлайн

Сообщений: 136
« Ответ #119 : 21 Январь 2014, 19:10:38 »

А я использую исключительно часы с транзисторным вентилем .Очень простая схема
